馳奧VSR-900AI型頻譜諧波消除應力系統

供貨周期: 3天

產品編號: 521221

產品型號: VSR-900AI

電機功率: 1300W. 1500W. 2200W. 3300W

穩定精度: ±1(r/min)

處理噸位: 0-10T, 0-50T ,0-100T ,0-300T


電話:
13864004891
微信咨詢

收藏
  • 商品說明

1.設備主機圖。


2.性能要求、主要規格及技術參數

設備用途:用于焊接件、鑄造件、鍛壓件的去應力處理,防止工件變形或焊逢開裂。從而滿足產品設計、制造、使用要求。

2.1性能要求

2.1.1振動時效處理技術要求:采用頻譜時效模式處理工件。

2.1.1.1頻譜分析模式:具有激振方式和敲擊方式。其中敲擊方式是不需要激振器運行,就能通過敲擊工件找到幾十個諧波頻率,來供電腦優化選擇進行時效處理。

 2.1.1.2頻譜時效模式:通過頻譜分析技術不需要掃描,就能找到幾十個諧波頻率,由設備自動優化選擇在100HZ內的5個最佳諧振頻率,進行多振型時效處理,致使工件任何部位的殘余應力都能得到多維消除和均化處理

2.1.1.3標準時效模式:通過諧波方式,自動優化選擇在100HZ內的不超過5個諧振頻率進行時效處理,致使工件任何部位的殘余應力都能得到多維消除和均化處理。

2.1.1.4亞共振時效模式

■全自動時效

■設定時效

■手動時效

■自動掃描

2.1.2頻譜時效

2.1.2.1對高剛性高固有頻率的工件,設備皆能找到諧波頻率對工件進行時效處理 。

2.1.2.2 時效處理時間:其5個諧波頻率時效處理總時間為40分鐘。

2.1.2.3 進行時效處理的諧振頻率,都在轉速6000rpm內,噪音很小.

2.1.2.4  5種不同振型,保證了工件多維應力消除或均化,其時效效果更優 。

2.1.2.5 對激振點、支撐點、傳感器位置無特殊要求,所有處理參數皆由設備自動控制,處理結果不受操作者影響,其時效效果恒定。

2.1.2.6 執行標準為中華人民共和國國家標準GB/T25712-2010《振動時效工藝參數選擇及效果評定方法》、中華人民共和國焊接行業標準JB/T10375-2002《焊接構件振動時效工藝參數選擇及技術要求》。

2.1.3 控制器

2.1.3.1設備經過-5℃~+55℃高低溫、震動、20A電流過載大電流沖擊試驗,可靠性高;電路板經過防潮、防水、防塵三防處理.

2.1.3.2 在頻譜時效模式下,通過頻譜分析技術,從幾十種諧波頻率中,自動優化選擇5個頻率和2個備選頻率(用紅色字體顯示)。

2.1.3.3 多振型、多維振動消除殘余應力.

2.1.3.4諧振頻率選擇功能。能對選出的7個諧振頻率進行人工選擇處理功能。

2.1.3.5 設備的頻譜時效模式應具有先進的頻譜分析技術和最佳效果的振動處理技術.

2.1.3.6 圖形化界面設計,中文界面,人機對話、操作簡單、直觀。用戶可存儲、打開、打印時效參數及曲線。高速圖像針式打印機,能在一張A4紙上打印出5條時效曲線報告。

2.1.3.7實時動態顯示及保存曲線的整個處理過程。

2.1.3.8系統功能模塊化組合,在硬件系統不變或改變的情況下,系統可以隨時升級。

2.1.3.9 振動頻率具有自動精調功能,以防其時效頻率被調到共振峰處,損壞工件。

2.1.3.10 “文件管理系統”可隨時顯示、打印處理參數曲線。

2.1.3.11全程實時動態監控轉速、加速度、電流、時間等運行參數,如果過載,自動停機保護。

2.1.3.12亞共振頻率自動過峰功能。亞共振頻率自動識別,自動淘汰亞共振頻率,避免亞共振峰出現電流大而可能對設備造成損壞。

2.1.3.13主機系統采用工控機箱及進口工業級計算機,具有良好擴展性、可靠性、抗干擾能力。

2.1.3.14原裝進口工業級15英寸以上液晶屏,各種曲線、處理數據顯示清晰。

2.1.3.15  2個USB端口,用戶可通過移動硬盤或U盤備份數據,歸檔保存。

2.1.3.16采用數據采集卡,其高速、多通道的A/D轉換,保證了數據的高速采集和實時處理。

2.1.3.17具有強大的數字信號處理功能,通過頻譜分析技術即可自動確定最佳的諧振頻率組。

2.1.3.18具備加速度和電流保護處理功能,可以抗擊瞬間大電流,避免燒保險管或因電流保護停機不能繼續處理的現象。

2.1.3.19采用電磁屏蔽結構,防止信號由于外界電磁干擾造成波動、失真的現象。

2.1.3.20采用先進穩波控制技術,電流輸出平穩、無電氣噪音,溫升大幅度降低,從而提高了電機持續運行的可靠性和使用壽命。

2.1.3.21采用先進的IGBT過流過壓保護電路,可有效防止IGBT損壞。

2.1.3.22具有振動頻率工藝自動定型功能。

2.1.4 激振器

2.1.4.1永磁直流電機,運行穩定可靠。

2.1.4.2鑄鋼制造的偏心箱端蓋,耐用性能好。

2.1.4.3 散熱系統使偏心箱機殼溫升大幅度降低.

2.1.4.4激振器的軸承都采用進口軸承.

2.1.4.5 具有可以承受高溫的板式耐高溫光耦,提高測速系統的穩定性。

2.1.5 弓形夾:精密鑄造鑄鋼夾體,大直徑、粗牙螺紋壓緊螺桿,保證夾緊剛性、強度和可靠性。夾持厚度范圍0-250mm。

2.1.6文件處理功能:可將保存過的各項數據文件進行打開、刪除、打印及備份。

2.1.7 系統幫助:該功能為用戶提供在線查閱設備的功能和操作。

2.1.8 設備工作環境

電源:220V±10%、50HZ±1;

控制器環境溫度0℃~+55℃;

激振器環境溫度-20℃~+55℃;

相對濕度:≤80%

2.1.9控制箱

2.1.9.1 圖形化界面設計,中文界面,人機對話、操作簡單。

2.1.9.2  15英寸以上真彩色液晶屏,可以清晰地顯示曲線、圖表。

2.1.9.3 采用高速存儲卡;

2.1.9.4 電子硬盤可貯存上萬個工件的處理資料、曲線、圖表等,以便隨時查閱。

2.1.9.5人機界面,可以人機對話操作。

2.1.9.6 端口:2個USB接口,1個并行接口;

2.1.9.7 進口的工控主機板, 支持Intel Pentium D(雙核處理器)、Pentium 4、Intel Celeron D等處理器。

2.1.9.8 采用工控機箱。

3.技術資料

提供的技術文件(語種:中文)包含:使用說明書(含操作手冊、設備維修、維護手冊、設備安裝手冊及圖紙、設備總圖、部件裝配圖、電器原理圖、參數手冊、故障診斷手冊、控制系統功能手冊及安裝調試手冊)等2套,光盤1套。

激振器參數

 型號

   A型

    B型

   C型

      D型

     E型

最大激振力(KN)

20

 40

50

   60

  85

調速范圍(r/min)

2000-8000

2000-8000

2000-8000

1000-6000

1000-6000

處理工件重(T)

10

50

100

≤300

≤500

電機功率(W)

1300

1500

  2200

3300

3600(定制)

加速度量程(G)

0-50

控制精度

±1(r/min)

供電電源電壓

交流220V ± 10%  50HZ ± 4%

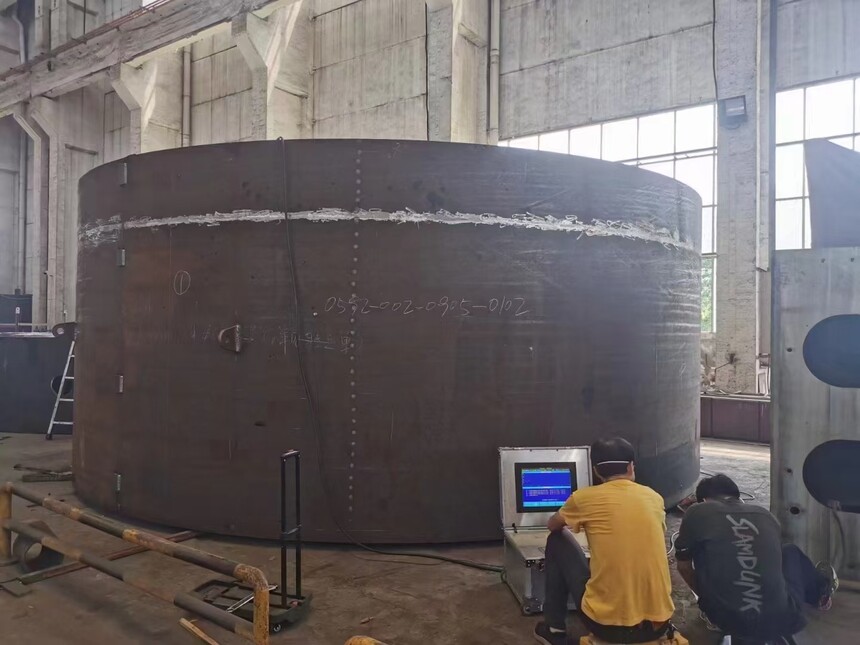

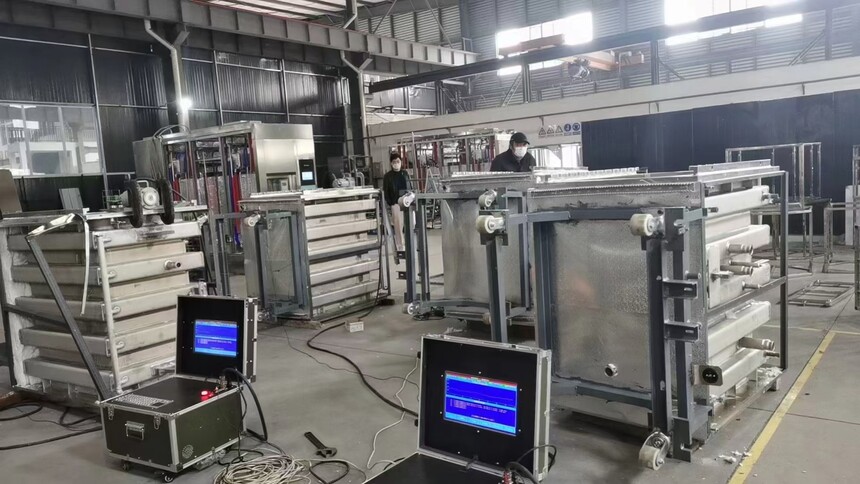

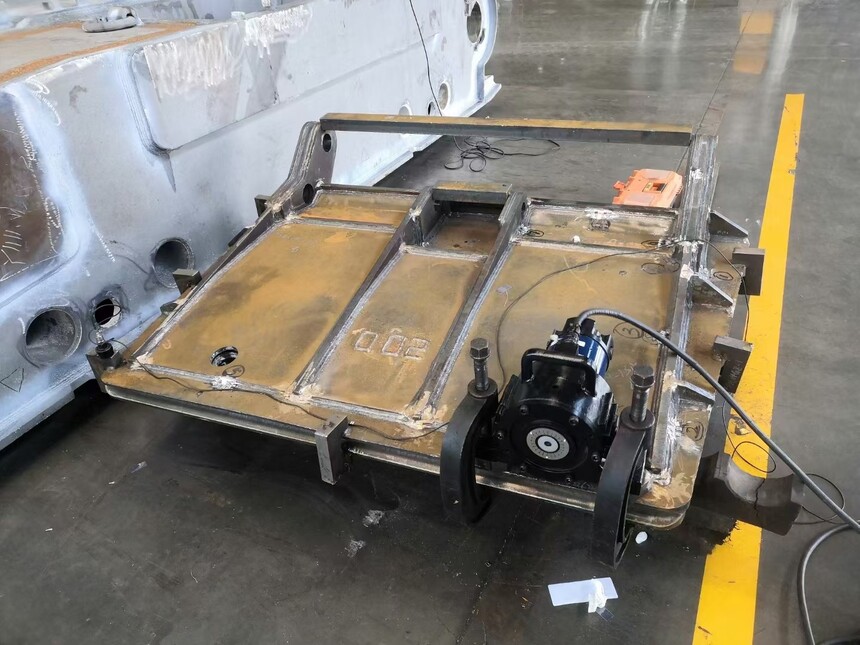

案例展示:





×
