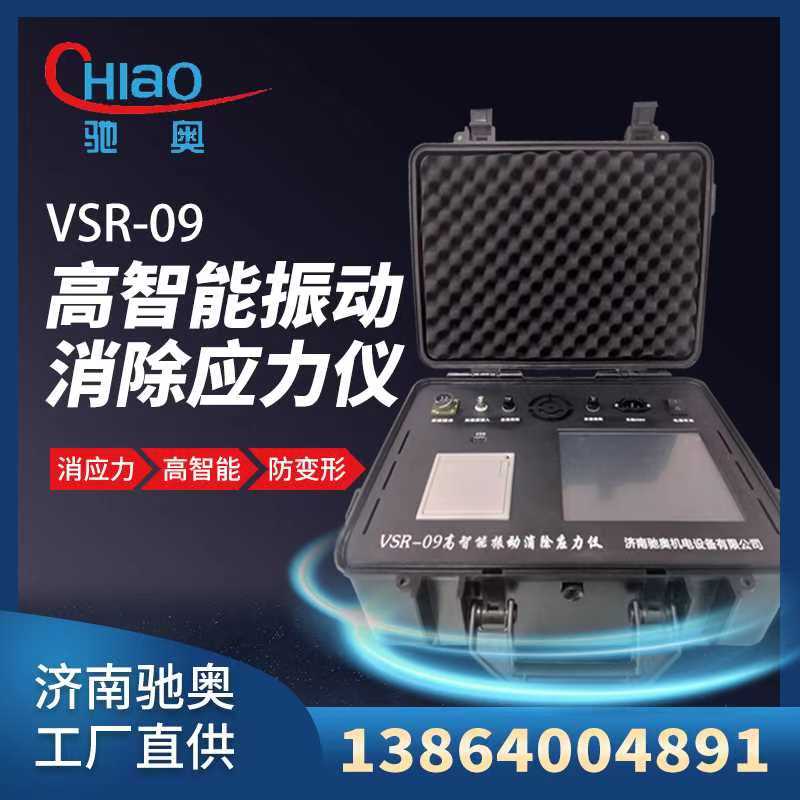

VSR-09多維高智能振動消除應力儀

供貨周期: 現貨

產品編號: 2022JHG

產品型號: VSR-09

電機功率: 1300W,1500W,2200W,3300W

穩定精度: ±1(r/min)

處理噸位: 0-10T,0-50T,0-100T,0-300T


電話:
13864004891
微信咨詢

收藏
  • 系統概述


系統介紹

 VSR-09型采用最新電腦芯片作為主腦,開發的一種多峰多維多功能的應力系統。系統配置高端、技術先進、控制細膩、高精度、高性價比、系統抗摔抗沖擊、非常結實耐用,是高精度應力消除需求的理想選擇。多功能(包含:自動、智能、智能、掃頻、多峰多維、幫助(電子操作說明書)等多種振型時效。

可根據操作者在不熟悉操作方式時,使用幫助功能查看并完成振動時效處理,尤其可根據構件各部位的殘余應力、動應力進行時效)。

控制系統參數:

 ★先進的傅立葉分析系統。

 ★全智能操作:全智能操作化設計(一鍵操作),時效工藝過程變的簡單、實用、高效,全過程柔性控制,既節約時間又提高了激振器的使用壽命。采用大尺寸觸摸真彩液晶顯示器,可直接輸入漢字和數字編輯。時效參數圖形化處

★智能掃頻功能,獨創的快速智能掃頻,掃頻精度高無數據遺漏,掃頻速度提高5倍以上?梢园胱詣和手動選擇激振頻率,滿足各種類型復雜構件的特殊要求

★全自動功能:在自動掃頻過程中自動尋找共振頻率對構件進行時效,最終通過微型打印機打印并儲存時效工藝參數

★ 動態跟蹤功能:時效全過程動態跟蹤自動調節最佳時效參數

★多峰多維振動:在同一個坐標內進行多峰時效,對系統掃頻范圍內的多振峰按工藝要求進行任意順序的排列,選擇并預置,分別對各振峰進行時效處理,可設定最高掃頻范圍,對各振峰可設定時效,可隨時在線調整。

★強震功能:該功能可在掃頻過程中通過點擊觸摸屏顯示的掃頻曲線進行選擇強震點,可解決某些特殊構件固有頻率高的問題

★系統設有畫面及文字幫助功能:設備操作步驟指導、時效工藝參數調整提示和設備故障判斷指導解決方案等數幅畫面一目了然。

★快速提取及編緝功能:為了便于工藝曲線的管理,該系統配有構件名編輯功能,構件名稱及時效的時間和日期均打印或保存電子文檔。 時效工藝快速提取功能、在已存的時效工藝報告中,快速查找提取進行相同構件的振動時效參數的工藝設定,大大縮短制定工藝的時間。

★達不到效果提示:自動判定時效參數,達不到效果提示調整工藝方案。

★ 系統故障提示:系統發生故障,自動中文提示故障,并指導處理方案

★操作系統板為自主研發的新式系統控制方式、嚴格的選用原裝進口元器件,優化了我們產品的結構并確保系統的精確運行。

 ★本控制系統采用美國派力肯便捷機箱,堅固耐用,抗摔抗沖擊,防水防電,抗化學腐蝕,耐高溫,具有電磁屏蔽和自動調節內外壓差,適用于任何極端環境。

激振器參數:

激振器采用鋁合金箱體(雙偏心)德國進口高速防振軸承。激振器由直流電機和偏心箱兩部分組成。直流電機采用專業設計的大功率、防振永磁無槽直流電機,功耗小、可靠性高、激振力大;偏心箱結構采用國外技術,重量輕、強度大、偏心無極可調,調節范圍寬。激振力可滿足于幾公斤到三百噸構件的時效振動處理。

型   號

VSR-09A

VSR-09B

VSR-09C

VSR-09D

最大激振力(KN)

20

40

50

60

調速范圍(r/min)

2000-8000

2000-8000

2000-8000

1000-6000

處理工件重(T)

≤10

≤50

≤100

≤300

電機功率(W)

1300

1500

2200

3300

加速度量程(G)

0-50

控制精度

±1(r/min)

供電電源電壓

交流220V ± 10%  50HZ ± 4%

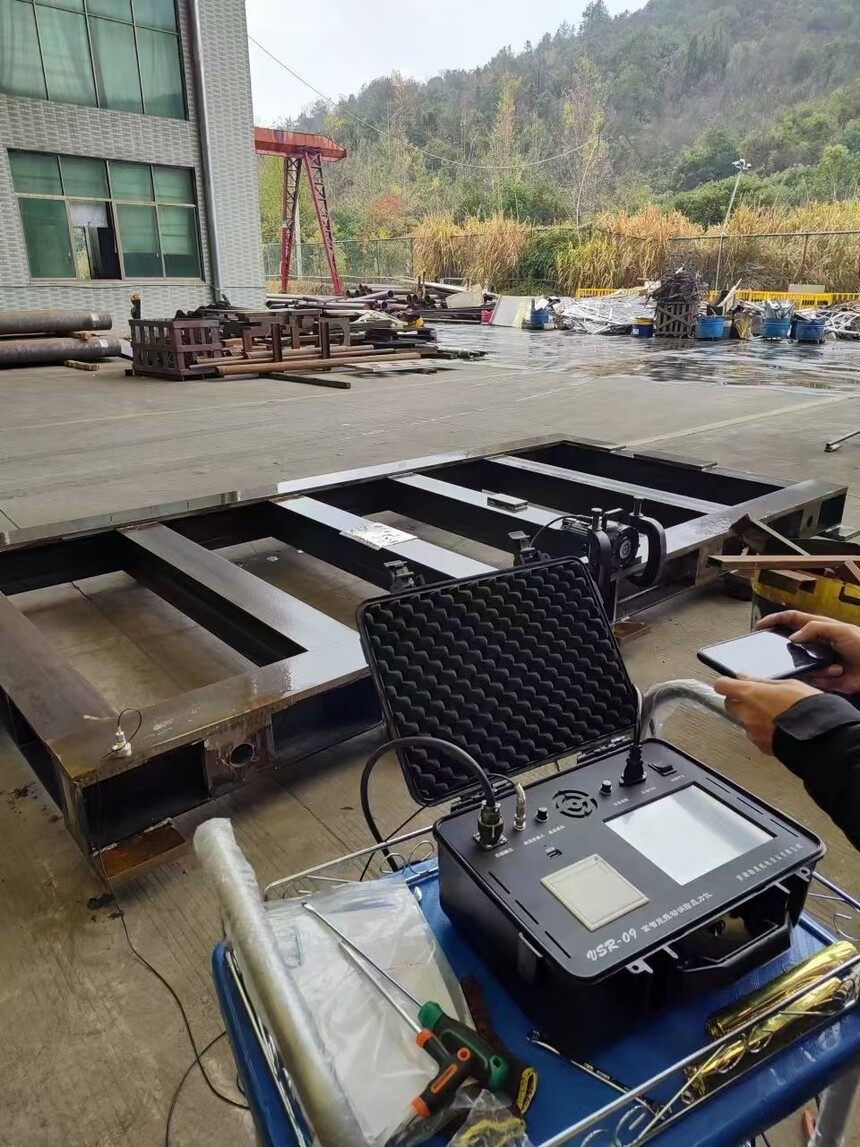

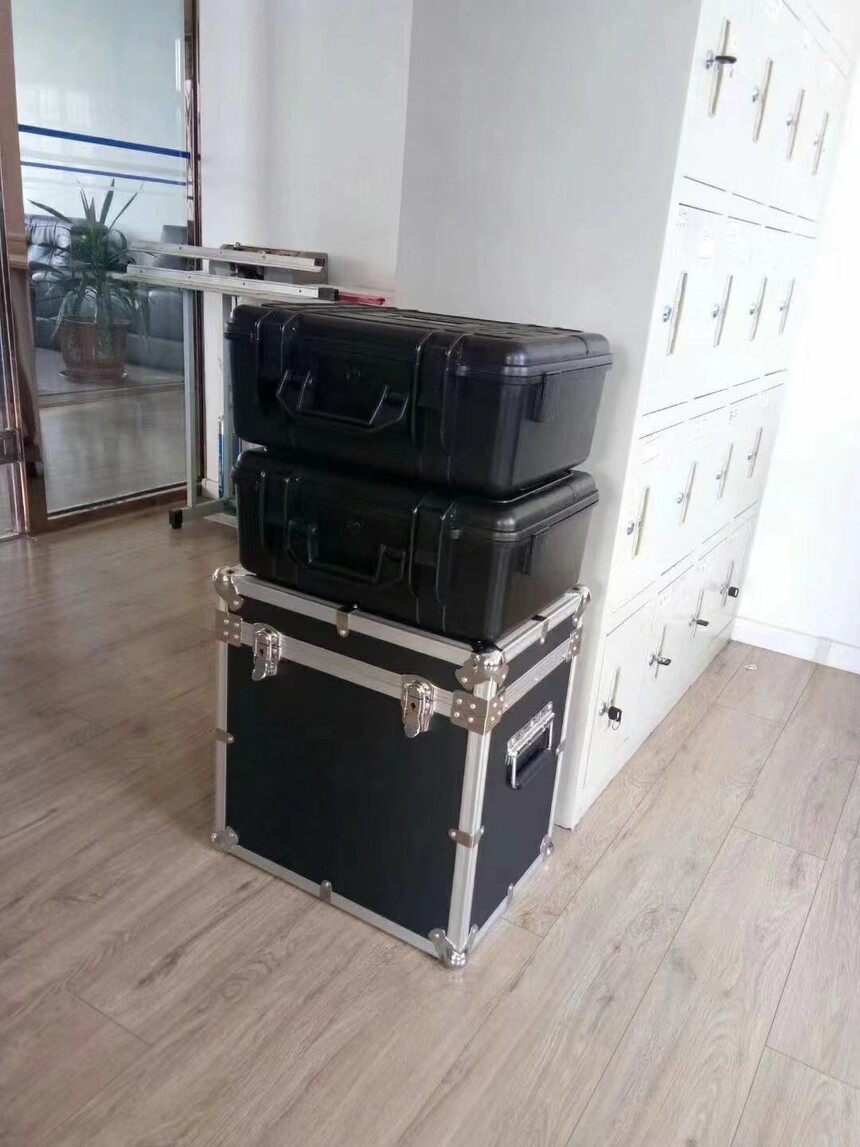

案例展示:






×
